1% ディープ ディミング LED チューブ ドライバー
この 1% の深調光 LED チューブ ドライバーは、精密な照明制御を目的としており、最大 1% の超低輝度調光効果を実現し、ちらつきのないスムーズな調光パフォーマンスを実現します。商業用と住宅用の両方の環境で、幅広い照明要件に対応できます。互換性が高く、さまざまな調光システムで動作します。また、インテリジェントなモジュール拡張をサポートし、インテリジェントな照明制御を可能にします。
主な機能と利点:
|
|
|
|
|
|
1% 深く調光可能 |
ちらつきなし |
PWM調光 |
超小型薄型 |
1.1%の深調光チューブドライバー。1%の深調光機能により、より特別な視覚体験とより快適な体験が得られ、目を保護し、エネルギーを節約できます。
2.コンパクトな設計: 狭いスペースや限られたスペースへの設置に最適です。
3.安全な操作を保証するために安全基準と認証を満たす
4.UL/TUV/CB/SAA/CE認証に適合します。
アプリケーションシナリオ:
リビングルームとベッドルーム: 調光機能を備えた LED ドライバーにより、カスタマイズ可能な雰囲気を実現し、快適で適応性の高い照明条件を提供します。
製品詳細:
FR4 はより高度なものです。2 つの導電性銅層と、その間に FR4 ラミネートが挟まれています。両面があるため、メーカーは両方の表面にコンポーネントを配置できるため、ボードの汎用性が向上します。この設計は、コンポーネント密度の高いアプリケーションで非常に役立ちます。
安全性の向上: 適切な EMC 設計は、特定の環境で安全上の懸念となる可能性のある有害な電磁放射線の放出を防ぐのに役立ちます。
電圧変動の平滑化: コンデンサは電源の電圧変動とスパイクを平滑化し、これらの不規則性によって引き起こされる潜在的な損傷から LED を保護します。
現代のトランスは効率が高く、電圧変換プロセス中のエネルギー損失を最小限に抑えるように設計されています。これにより、エネルギー消費が低減し、LED ドライバーの全体的な効率が向上します。
水平方向に配置することで、動作中にコンポーネントにかかる機械的ストレスを軽減し、信頼性の向上と寿命の延長につながります。
スマート センサーにより照明スケジュールと設定をカスタマイズできるため、照明環境の管理に柔軟性と利便性がもたらされます。
電気Cハート：
TA25度、出力電流280mAでテスト
寸法(mm):
長さ:220mm 幅:17mm 高さ:11mm
配線手順:
製品の両端は接続されており、一方の端はAC入力端で、黒/白のPVC線が溶接されており、もう一方の端はDC出力と調光信号入力端です。LED+とLED-はそれぞれLEDランプの正極と負極に接続され、端子はPWM調光信号に接続されています。
製品パッケージ:
人気ラベル: 1% 深調光 LED チューブ ドライバー、中国 1% 深調光 LED チューブ ドライバー メーカー、サプライヤー、工場
MT40T1C
|
Pパフォーマンス |
||
|
モデル |
MT40T1C-1400300 |
|
|
入力 |
電圧 |
200-240バキューム |
|
周波数範囲(Hz) |
50/60ヘルツ |
|
|
効率 |
89%@230Vac フル負荷 |
|
|
力率 |
0.9以上@230Vac全負荷 |
|
|
THD(全負荷) |
<20 %@230Vac full load |
|
|
AC電流（最大） |
0.26A@230Vac フル負荷 |
|
|
スタンバイ電力 |
<1W |
|
|
突入電流 (冷間エンジン始動) 最大 |
20Aピーク@180V |
|
|
28Aピーク@230V |
||
|
30Aピーク@260V |
||
|
漏れ電流（最大） |
<0.5mA |
|
|
出力 |
電圧 (Vdc) / 電流 (mA) 電力 (W) |
60-140Vdc/280mA 36W |
|
リップル電圧 |
<5% |
|
|
チャネル |
/ |
|
|
ライン規制 |
±5% |
|
|
無負荷出力電圧 |
180V |
|
|
開始時間 |
<0.5S@260V ＜1S@180V |
|
|

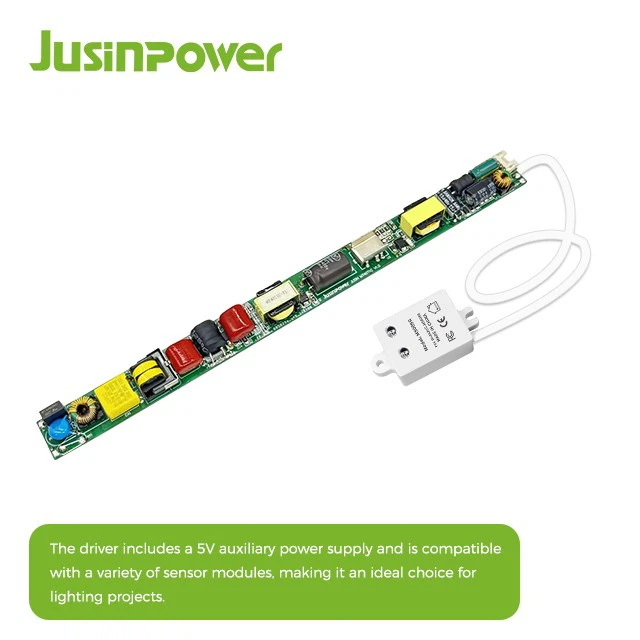

補助電圧 |
5V |
|
|
関数 |
調光方式 |
3.3V PWM調光 |
|
調光電流 |
<2mA@1% <280mA@100% |
|
|
調光範囲 |
1%-100%(標準) |
|
|
10%-100% (オプション) |
||
|
電力調整 |
/ |
|
|
保護 |
過熱 |
温度が高すぎる場合は閉じてください 出力を下げて、通常に戻す リリース後 |
|
過負荷 |
負荷電圧が高すぎて入力できません 保護。その後正常に戻る リリース |
|
|
短絡 |
ヒックモードに入り、通常に戻る リリース後 |
|
|
サイズ |
|
|
長さ |
220ミリメートル |
|
幅 |
17ミリメートル |
|
身長 |
11ミリメートル |
|
重量（g） |
≈45g |
|
環境 |
|
|
安全基準 |
CE、クラス2 |
|
電磁場 |
EN IEC 55015:2019/A11:2020に準拠 |
|
動作温度 |
-20度から50度 |
|
保管温度、湿度 |
-20 度から 85 度、20-90%RH |
|
保証Tc |
50000時間@TC:＜80度 |
|
サージ保護 |
1KV ... |
|
IP 定格 |
IP20の |
|
シリーズドライバー |
|||||||
|
モデル |
最大パワー |
入力電圧 |
出力電圧 |
出力電流 |
力率 |
効率 |
サイズ |
|
MT40T1C-1400300 |
36W |
200-240バキューム |
60-140VDC |
280mA |
0.9 |
89% |
L220*W17*H11 |
